Обследование промышленных дымовых труб

Обследование промышленных дымовых труб

Цель обследования: определение фактического технического состояния дымовой трубы, определение дефектов и повреждений, влияющих на дальнейшую безопасность её эксплуатации и выявление причин их возникновения с целью разработки рекомендаций по ремонту и дальнейшей эксплуатации объекта.

Обследования труб с целью определения технического состояния и остаточного ресурса труб разделяются на плановые и внеплановые. Плановые обследования труб проводятся через год после пуска в эксплуатацию и далее через 5 лет для всех типов труб.

Проводим обследование дымовых труб на всей территории России, в том числе с помощью тепловизионного оборудования:

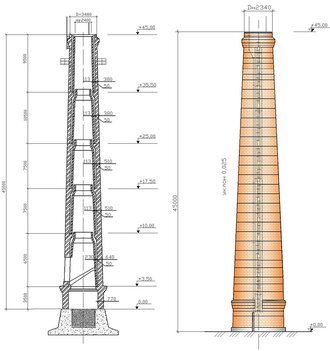

  1. Кирпичные дымовые трубы

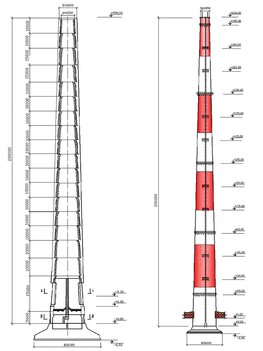

  2. Железобетонные дымовые трубы (в т.ч. сборные железобетонные)
  3. Металлические дымовые трубы
  4. Текстофаолитовые дымовые трубы

Получить консультацию:

Получить консультацию:

Внеплановые обследования труб выполняются в случаях:

  • при появлении сквозных разрушений внутренних газоотводящих стволов и их намокании со стороны межтрубного пространства;
  • при разрушении кладки ствола на глубину более 15 % сечения стенки на участке более периметра ствола;
  • при выколах и отслоении защитного слоя бетона ствола с выгибом стержней вертикальной арматуры более 30 мм на участках более 1 м по окружности;
  • при появлении сетки трещин с раскрытием более 5 мм и отслоении защитного слоя бетона на площади более 10 % отдельной секции бетонирования;
  • при отклонении оси ствола железобетонной или кирпичной трубы от вертикали выше допустимого;
  • после технологических аварий, связанных с воздействием импульсных нагрузок большой мощности (газовый "хлопок", значительное увеличение температуры отводимых газов и т.п.);
  • при разрушении кирпичных оголовков;
  • при частичном разрушении стен кирпичного или железобетонного ствола площадью более 1 м и при падении разделительных стенок;
  • при обвалах участков футеровок;
  • при падении разделительных стенок;
  • при систематическом намокании или обледенении наружной поверхности железобетонного ствола;
  • при возникновении прогаров в стволах металлических труб;
  • при решении о консервации;
  • для определения необходимости реконструкции;
  • при пуске трубы после расконсервации;
  • при необходимости наличия заключения о состоянии сооружения для получения предприятием лицензии на эксплуатацию производств и объектов.

Подготовительные работы к проведению обследования

Работы по обследованию труб выполняются на основании технического задания на обследование трубы, которое является основанием для разработки технической программы работ к договору.

Подготовительные работы включают рассмотрение следующей технической документации:

Подготовительные работы включают рассмотрение следующей технической документации:

  • Акта приемки в эксплуатацию законченной строительством трубы.
  • Комплекта исполнительной сдаточной документации, в том числе сертификатов и других технических документов, удостоверяющих качество примененных материалов при возведении трубы, актов освидетельствования скрытых работ и журналов производства работ.
  • Актов на выполнение сушки и разогрева трубы перед вводом в эксплуатацию после окончания строительства или после производства ремонтных работ.
  • Паспорта трубы со сведениями о фактическом режиме работы (температуре, объеме и составе отводимых газов и др.), проведенных обследованиях и ремонтах.
  • Актов осмотров и заключений специализированных организаций.
  • Журнала контроля осадок и крена трубы в процессе строительства и эксплуатации со схемами исполнительной съемки.
  • Документов, характеризующих инженерно-геологические условия территории, на которой расположена дымовая труба.
  • Предписаний надзорных органов.


При проведении подготовительных работ к обследованию трубы оценивается возможность безопасного доступа к ее конструктивным элементам.

Обследованию предшествуют осмотры наружной поверхности ствола трубы с ходовой лестницы, светофорных площадок, а также с подъемных приспособлений или конструкций рядом расположенных зданий и сооружений с использованием биноклей, видеокамер большой разрешающей способности и другой оптической техники. Визуальные наблюдения за состоянием элементов конструкций трубы с помощью оптических приборов должны предшествовать подъему людей.

При отсутствии необходимой технической документации в договоре между заказчиком и специализированной организацией может быть предусмотрено при проведении обследования проведение работ по измерению фактических геометрических размеров трубы и отдельных ее элементов, измерения фактического крена трубы и другие работы.

Работы по обследованию трубы проводятся по наряду-допуску, утвержденному и выданному заказчиком объекта в установленном порядке. Ко всем элементам сооружения, подлежащим обследованию, должен быть обеспечен свободный доступ.

*Краткое описание объекта
ОСТАВИТЬ ЗАЯВКУ

Перечень работ, проводимых при обследовании дымовых труб:

Перечень работ, проводимых при обследовании дымовых труб:

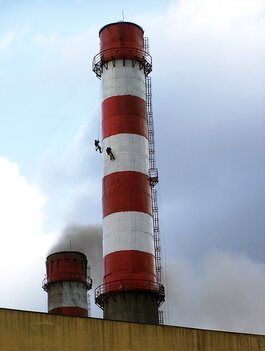

Визуальный внешний осмотр ствола дымовой трубы, всех конструктивных элементов трубы

Визуальный внешний осмотр ствола дымовой трубы, всех конструктивных элементов трубы

Оценка качества сварных швов и соединений на соответствие требуемым нормам

Оценка качества сварных швов и соединений на соответствие требуемым нормам

Внутренний осмотр газоотводящего ствола или футеровки дымовой трубы

Внутренний осмотр газоотводящего ствола или футеровки дымовой трубы

Тепловизионное обследование дымовой трубы (при необходимости)

Тепловизионное обследование дымовой трубы (при необходимости)

Обследование металлических поверхностей на наличие коррозии

Обследование металлических поверхностей на наличие коррозии

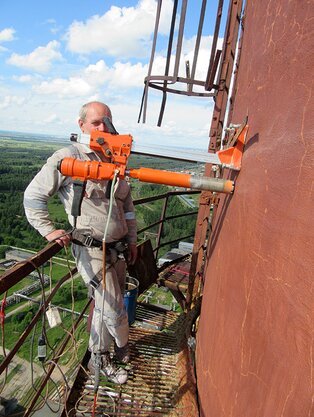

Определение прочности и состояния материалов неразрушающими методами контроля, отбор образцов и проведение лабораторных испытаний (при необходимости)

Определение прочности и состояния материалов неразрушающими методами контроля, отбор образцов и проведение лабораторных испытаний (при необходимости)

Замеры температурно-влажностных, аэродинамических режимов и эксплуатационных параметров газовой среды в случае несоблюдения проектного режима эксплуатации и отсутствия данных по фактическому режиму (при необходимости)

Замеры температурно-влажностных, аэродинамических режимов и эксплуатационных параметров газовой среды в случае несоблюдения проектного режима эксплуатации и отсутствия данных по фактическому режиму (при необходимости)

Осмотр межтрубного пространства труб типа "труба в трубе"

Осмотр межтрубного пространства труб типа "труба в трубе"

Оценка способности дымовой трубы выполнять свои функции с учетом обнаруженных дефектов

Оценка способности дымовой трубы выполнять свои функции с учетом обнаруженных дефектов

Проверка вертикальности оси ствола дымовой трубы (определение крена (искривления) и осадки трубы)

Расчеты несущей способности ствола и конструкций с учетом выявленных дефектов и повреждений категории опасности "А"

Расчеты несущей способности ствола и конструкций с учетом выявленных дефектов и повреждений категории опасности "А"

Определение толщины стенки ствола дымовой трубы (для металлических труб)

Определение толщины стенки ствола дымовой трубы (для металлических труб)

Выявление причин, вызвавших образование проблем в работе дымовой трубы

Выявление причин, вызвавших образование проблем в работе дымовой трубы

При наружном обследовании ствола трубы выявляется состояние несущих конструкций: кирпичной кладки, бетона, плотность сцепления бетона с арматурой, наличие ее оголения и прогибов, наличие и ширина раскрытия вертикальных трещин, отслоения защитного слоя бетона, наличие и величина плохо уплотненных участков бетона, состояние конструкций, оценка степени коррозии металла, состояние антикоррозионных покрытий, целостность сварных швов, заклепочных и болтовых соединений, повреждений ходовых лестниц, состояние вантовых растяжек, узлов их крепления и другие дефекты, различаемые и оцениваемые визуально.

Внутреннее обследование футеровки и газоотводящих стволов труб проводится, как правило, при остановленных обслуживаемых агрегатах и отключенных от них труб. В случае невозможности по технологическим причинам или экономической нецелесообразности остановки технологических процессов, связанных с дымовой трубой, производится обследование футеровки без остановки обслуживаемых агрегатов с помощью тепловизионной техники.

Тепловизионное обследование производится также с целью получения своевременной информации о техническом состоянии дымовой железобетонной или кирпичной трубы в целом и имеющихся дефектах в ее конструкции в необходимых случаях (не реже одного раза в 5 лет).

При наружном обследовании ствола трубы выявляется состояние несущих конструкций: кирпичной кладки, бетона, плотность сцепления бетона с арматурой, наличие ее оголения и прогибов, наличие и ширина раскрытия вертикальных трещин, отслоения защитного слоя бетона, наличие и величина плохо уплотненных участков бетона, состояние конструкций, оценка степени коррозии металла, состояние антикоррозионных покрытий, целостность сварных швов, заклепочных и болтовых соединений, повреждений ходовых лестниц, состояние вантовых растяжек, узлов их крепления и другие дефекты, различаемые и оцениваемые визуально.

Внутреннее обследование футеровки и газоотводящих стволов труб проводится, как правило, при остановленных обслуживаемых агрегатах и отключенных от них труб. В случае невозможности по технологическим причинам или экономической нецелесообразности остановки технологических процессов, связанных с дымовой трубой, производится обследование футеровки без остановки обслуживаемых агрегатов с помощью тепловизионной техники.

Тепловизионное обследование производится также с целью получения своевременной информации о техническом состоянии дымовой железобетонной или кирпичной трубы в целом и имеющихся дефектах в ее конструкции в необходимых случаях (не реже одного раза в 5 лет).

Тепловизионное обследование необходимо проводить при:

  1. Перегревах оболочки трубы относительно проектных величин, выявленных в ходе наружного обследования при помощи контактных приборов;
  2. Протечках конденсата, намокании наружной поверхности дымовой трубы и ее обледенении в зимнее время;
  3. Определении фактического состояния конструкции дымовой трубы (наличие проектных конструктивных элементов: теплоизоляции, прижимной кладки, ширины зазора и т.д.) при выявлении в ходе обследования в контрольных местах вскрытия футеровки, монтажных проемов, отбора проб из оболочки (на всю ее толщину);
  4. Значительном охлаждении относительно расчетных величин в газоотводящем стволе дымовых газов;
  5. Отсутствии эффекта в работе вентиляционной системы на трубах с противодавлением;
  6. Проведении ремонтных работ по восстановлению или повышению теплозащитных свойств конструкции дымовой трубы.

В ходе диагностики дымовой трубы при помощи тепловизора могут быть выявлены скрытые (внутренние) дефекты, которые невозможно определить традиционным способом обследования с подвесной оснастки, такие, как локальное отсутствие тепловой изоляции между стволом и футеровкой, места засоренности вентилируемого канала и др. Поэтому термографирование дымовой трубы целесообразно проводить как начальный этап экспертизы промышленной безопасности дымовых труб.

Тепловизионное обследование дымовой трубы выполняется в соответствии с «Методикой инфракрасной диагностики теплотехнического оборудования» (РД 153-34.0-20.364-00), «Методикой тепловизионной диагностики дымовых труб и газоходов», «Методическими рекомендациями о порядке проведения теплового контроля технических устройств и сооружений, применяемых и эксплуатируемых на опасных производственных объектах» (РД 13-04-2006), а также «Методическими указаниями по обследованию дымовых и вентиляционных промышленных труб» (РД 03-610-03).

Заключение о наличии дефектов ствола и футеровки дано на основе анализа температурного поля наружной поверхности ствола дымовой трубы в соответствии с методикой обследования.

Тепловизионное обследование выполняется тепловизором Hotfind-LXS производства Guangzhou SAT Infrared Technology Company. Тепловизор обладает следующим техническими характеристиками:

Тепловизор Hotfind-LXS

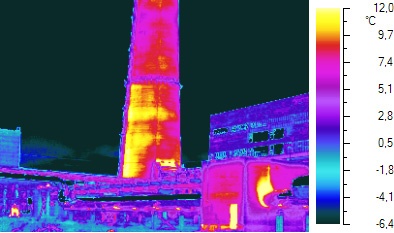

Пример термограммы

диапазон измеряемых температурот ‑20° до +1000°С
порог температурной чувствительности0,1°С при 30°С
точность измерения температуры±2% или ±2°С
спектральный диапазонот 8 до 14 мкм
угол поля зрения объектива18°х24°; 11ох24о
формат термограммы384х288 точек

Тепловизор визуализирует тепловое поле наружной поверхности ствола дымовой трубы и формирует термограммы. Термограммы снабжаются цветовой шкалой, которая устанавливает соответствие цвета в термограмме температуре на поверхности ствола дымовой трубы. При этом учитываются условия съемки: дистанция до трубы, коэффициент излучения поверхности, температура и влажность воздуха, температура окружающего фона.

Термограммы обрабатываются на компьютере с помощью специализированной программы Guangzhou SAT Infrared Technology Co (SATIR).

Одновременно вместе с термограммами с выбранных точек производится съемка ствола трубы на фотокамеру.

Результатом работы по обследованию дымовой трубы является:

Результатом работы по обследованию дымовой трубы является:

Технический отчет, содержащий сведения о фактическом техническом состоянии трубы, ведомость дефектов и повреждений, влияющих на дальнейшую безопасную эксплуатацию объекта, выявление причин их возникновения, рекомендации по ремонту и дальнейшей эксплуатации дымовой трубы.

Технический отчет, содержащий сведения о фактическом техническом состоянии трубы, ведомость дефектов и повреждений, влияющих на дальнейшую безопасную эксплуатацию объекта, выявление причин их возникновения, рекомендации по ремонту и дальнейшей эксплуатации дымовой трубы.
